地震に強い基礎工事 トップベース工法。川崎市内の寺院墓地での建墓工事
2025年8月11日（月）
こんにちは。川崎市多摩区の石屋、吉澤石材店の吉澤です。
2年弱ほど前に行った基礎工事を題材に
今日のブログを書いてみます。

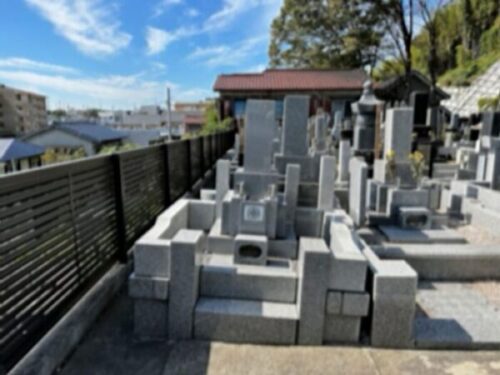

こちらのお墓は、通常通りの基礎工事を行うと
お墓の自重で不同沈下を起こしてしまいがちな立地。
間地石を積んだ裏側は、
間違いなく埋め戻した土なのでしょう。
そうした立地の場合、通常は山側ではなく
谷側に傾きやすいのですが、
写真では山側に傾斜が。
これは、お墓の左側が間地の部分にかかっている
ため、このような傾きになったのだと思います。
※画像を加工してわかりにくくしてあります

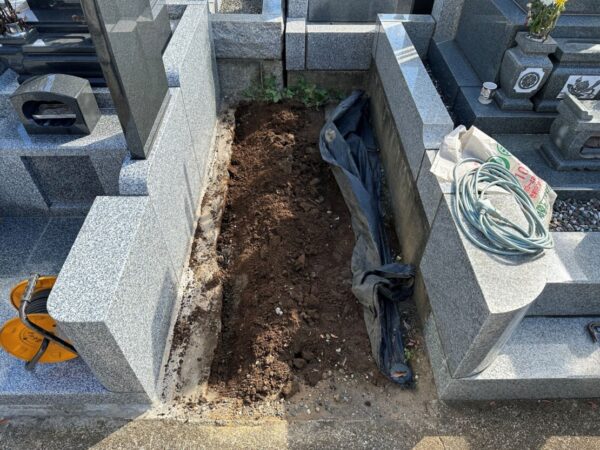

該当のお墓はこのすぐ近く。
細長い敷地なので、
傾斜する可能性のある敷地では
よけいに不安になりますね。

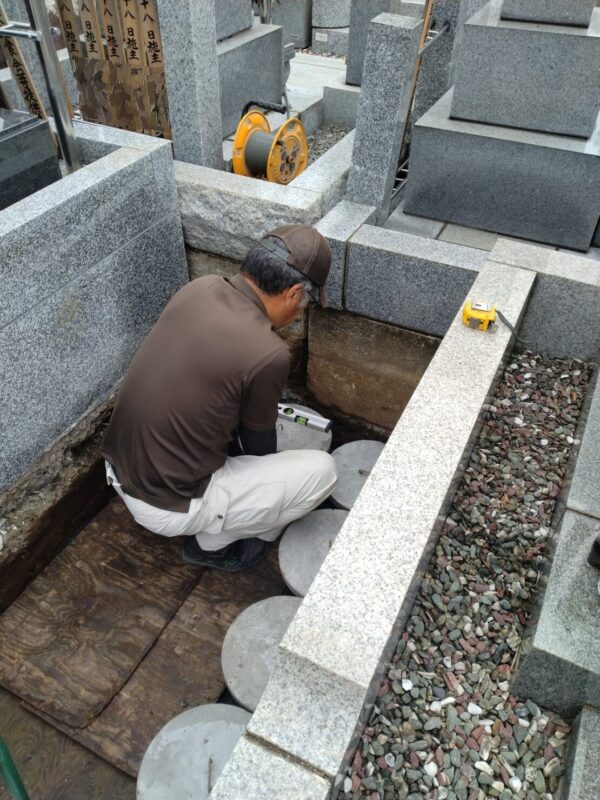

比較的新しく建てているはずの、左隣りのお墓に
水平器を当てて確認してみると、
既に少し谷側に向かって微妙な傾斜が。
正直、やっぱり厳しい場所だな、
という思いを持ちました。
なお、基礎コンクリートがこれほどこちらに
入っているのもちょっと想定外・・・。
いずれにしても、
このままいつも通りの基礎工事を行っても、
不同沈下を起こす可能性が
非常に高いことがわかります。

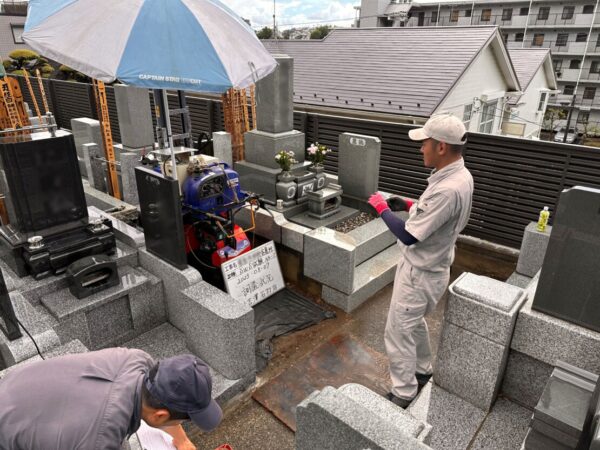

そこで一度地盤調査を行うことにしました。
スクリューウエイト貫入試験（SWS試験）という試験です。
この試験で、目では見えない土の中の様子を
探ります。
結果は、支持層が通路から8ｍ下にあるという
データが出ました。
よく行っている、小口径の鋼管を打設しても
これほど下では成果が期待できません。
（5メートル程度までは打設経験もありますが、
土との摩擦でそれ以上は思うように貫入ができない）
そこで地盤のデータを基にして、この時は
トップベースという工法を採用することにしました。
コンクリート製の独楽を並べて荷重を分散させ、
かつ地震の際などの揺れを軽減させる工法です。
このやり方では、普通の基礎工事と違い
地盤を深く掘削する必要があります。
細かいことまでは書きませんが、
少なくとも独楽の高さ分は、よけいに
掘らなくてはならないことは
理解してもらえると思います。

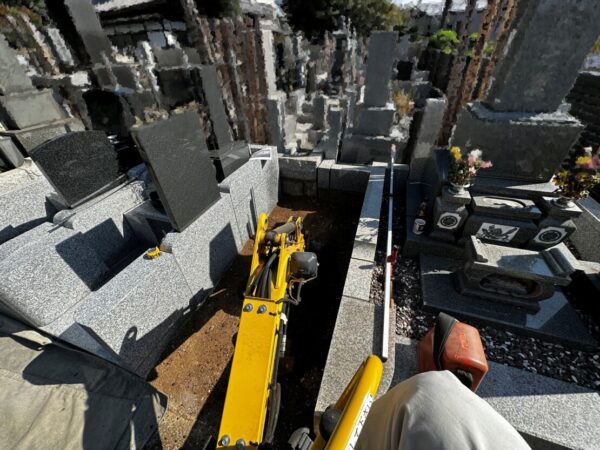

狭い墓域なので掘削もかなり苦労します。
一番小さなユンボをレンタルし、
周りのお墓を傷めないよう、
よく注意しての作業が続きます。

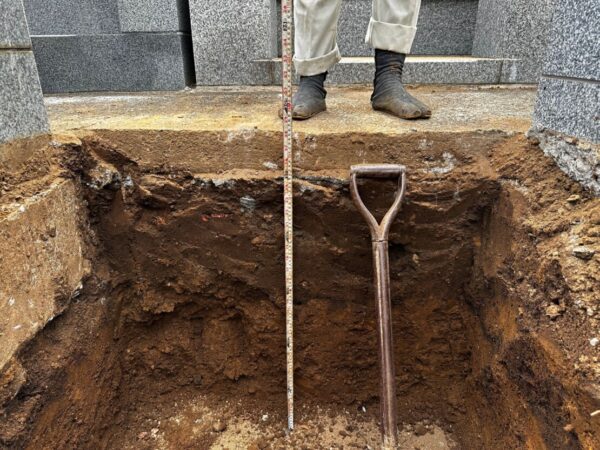

何とか規定通りの深さを掘り切りました。
手掘りじゃとても難しい深さですね。
そこから砕石を入れて少しずつ転圧。
今度は高さを砕石で上げていきます。

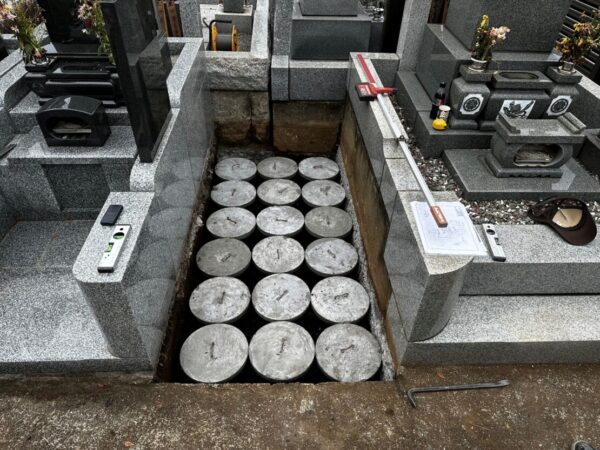

規定まで高さを上げたら、そこから独楽を
据えますが、これがなかなか繊細な作業。
不慣れな作業、しかも先端が尖っているため
据えるのも一苦労です。
独楽の高さが、ある程度の誤差内に
収まっていなければ、せっかく作業をしても
意味をなさなくなります。
だから慎重に行うものの、不慣れでなかなか
はかどりません。幾度もやり返して…。
四苦八苦しながら、
なんとか独楽を据えられました。

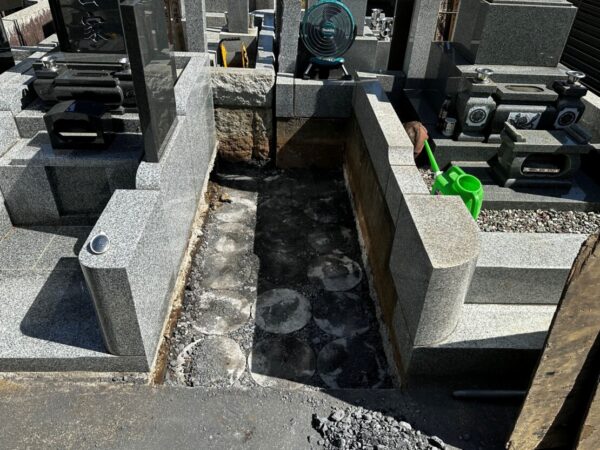

ここからまた、砕石を独楽の周囲に充填させて
更にランマーで締め固めます。
ようやく、通常の基礎工事のコンクリート打設前
と同じ高さに、地盤が上がってきましたね。
ここまでけっこう、長い道のりでした（笑）
あとはここから、いつもと同じように
鉄筋を入れての基礎コンクリート打設作業。

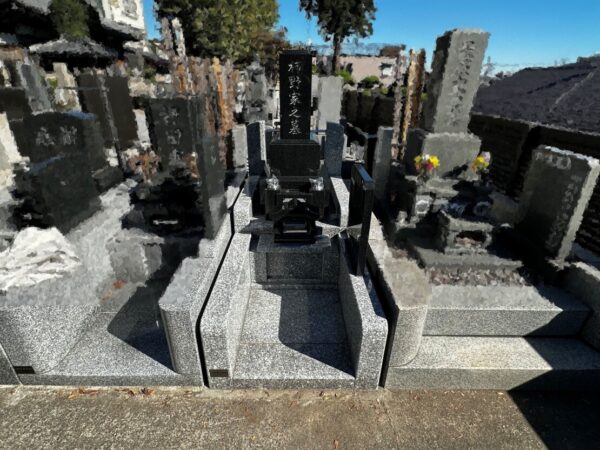

そこから丁寧に据付け作業を行って、
お墓の完成したところが下の写真。
両隣のお墓と一緒に、
何事もなかったように並んでいますね。
しかし出来上がれば何もわからなくなるものの、
地面の中はまったく違います。
トップベース基礎、そして基礎コンクリートの
厚さも、近い時期に完成した、
お隣りのお墓とは比較になりません。
不遜に思われるかもしれないですが、
客観的に見ても、かけた手間がまったく違う
わけですので。
この時に初めてトップベース工法を導入し、
お墓の基礎工事を行いました。
こうした施工は、全国的に見ても、
まだ採用例が多いとは言えないと思います。
それでも、地震対策として有効性の高い工法の
一つだと私は考えています。
ただ、高い施工精度を要求されることや、
施工手間が増すことで、お墓工事の金額が
上がってしまいます。
そのため、弊社では、いまのところ
標準施工として行うに至っておりません。
しかし、この時のように鋼管杭打ちなどで
対応できない現場では、何とか施工をして、
慣れていきたいと考えています。
お墓は普通に建てても、しっかりと施工すれば
長い間にわたり丈夫にそこにあり続けます。
普通の地震で急に傷むことも少ないでしょう。
ただ、施工現場によっては、普通の施工では
対応しきれないこともあるわけで。
施工から2年近く経過しての紹介になりましたが、
こんな工事も必要に応じて行い、
丈夫なお墓づくりを追求していきたいと思っています。
では。
